衬氟蝶阀氟塑料衬里层的质量要求

作者：永嘉亚特防腐阀门有限公司来源：http://www.yatevalve.cn 更新时间：2016-03-31 0:02:09 点击次数：

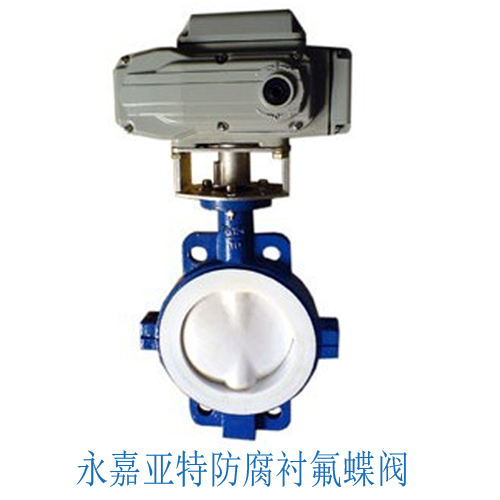

衬氟蝶阀氟塑料衬里层的质量要求

氟塑料衬里阀门的表面应当光滑平整、无气孔、裂纹、夹渣等缺陷。法兰的翻边处及其他转角处应色泽均匀，无泛白现象。并符合GB/T23711.1-2009和GB/T23711.6-2009的规定。氟塑料是高分子材料，有数据表明，氟塑料密度越大渗透系数越小，它们之间有线性关系。氟塑料衬里层的密度应≥2.16g/cm3，且不允许有杂质存在。

氟塑料的防腐蚀性能，必须达到标准的规定。如不能确定氟塑料的防腐蚀性能，必须按GB/T1763的规定做试验确认。特别是在更换新牌号氟塑料时要作试验。用于食品、医药、卫生级阀门的衬里材料，还应无毒、无菌、无杂质清洁卫生的材料，符合GB/T17219的规定。

氟塑料与基体的结合强度，是衡量衬里质量好坏的标准之一。氟塑料衬里层应与基体贴合，法兰面的衬里层应衬满密封面，并且有扣紧基体的设计结构，衬里层在负压0.08MPa条件下，氟塑料衬里层不出现凸起现象。

制造工艺

1 氟塑料衬里前的表面处理

阀门衬里前，应将受衬面毛刺、油污清除干净、修磨平整，尽可能使受衬面达到GB8923中规定的St2级，还可以采用机械加工的方法，将受衬面加工出T形槽和螺纹沟槽，增加衬里层与基体的结合强度，防止衬里层脱壳。将衬里面内部转角处的棱角锐边倒钝，内圆角R＞2mm，外圆角R＞3mm，减少应力，防止衬里层被锐角刺破。应尽量满足衬里工艺的要求。

2 模压成型

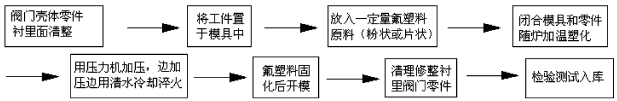

将需要模压的蝶阀零件放入模具中，送入加热炉内加温，加温到一定温度，如将氟塑料加热到290℃～370℃使其熔融，在7～12MPa压力下，使熔体充满模具、压实，冷至150℃脱模即待到制品。见工艺流程图。
