解析气动衬氟球阀通用要求及操作机构

解析气动衬氟球阀通用要求及操作机构

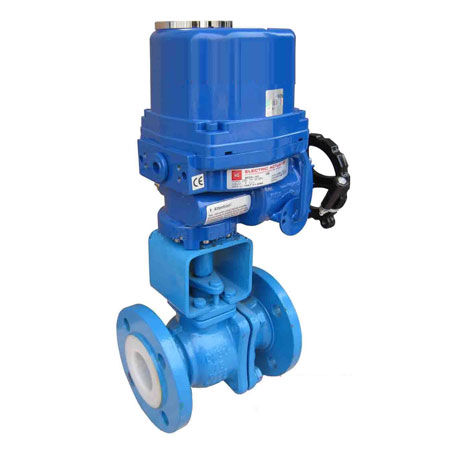

气动衬氟球阀就是借助压缩空气驱动的阀门，在管道中一般应当水平安装。
气动衬氟球阀通用要求：
1.生产的气动衬氟球阀规格及类别，应符合管道设计文件的要求。
2.气动衬氟球阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
3.气动衬氟球阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动衬氟球阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
4.气动衬氟球阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
气动衬氟球阀操作机构：
1）气动衬氟球阀操作时的启闭方向，一律应顺时针关闭。
2）由于管网中的气动衬氟球阀，经常是人工启闭，启闭转数不宜过多，就是大口径衬氟球阀亦应在200－600转内。
3）为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。
4）气动衬氟球阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
5）气动衬氟球阀启闭程度的显示盘：
①气动衬氟球阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；
②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作；
③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。
6）若气动衬氟球阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

关键词： 衬氟阀门 衬氟球阀
