衬氟蝶阀分类及衬氟蝶阀的负荷试验要求

作者:阀总管  来源:www.yatevalve.cn  更新时间:2020-05-13 16:32:41  点击次数:

   衬氟蝶阀分类及衬氟蝶阀的负荷试验要求

  作为一种适用于具有严重腐蚀性介质的使用场合的蝶阀,衬氟蝶阀凭借着其优质的性能以及其强大的功能越来越被广泛应用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,而且具有开闭时间短,操作力矩小,安装空间小和重量轻等优点。

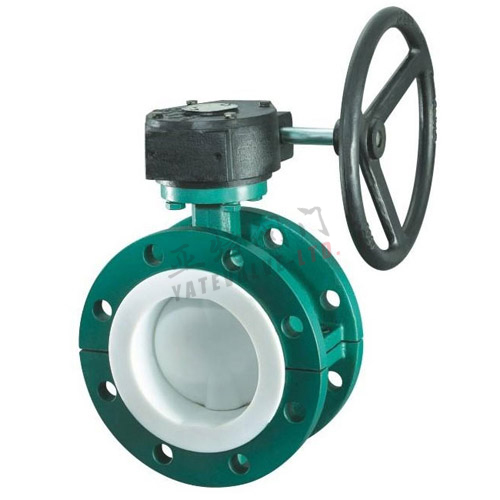

D971F46-16C衬氟蝶阀
  很多人对于衬氟蝶阀的功能和作用已经很了解了,但是对于衬氟蝶阀的分类却不是很了解,接下来小编就为大家详细介绍一下关于衬氟蝶阀的几种不同形式的分类方法。
  1、如果按照阀门的结构形式进行分类,我们可以将其分成中心密封蝶阀、单偏心密封煤阀、双偏心密封蝶阀以及三偏心密封蝶阀。
  2、按照工作温度分,我们可以将衬氟蝶阀分成高温蝶阀(t>450℃)、中温碟阀(120 C<t<450℃)、常温蝶阀(一40C<t<120℃)、低温蝶阀(一100<t<一40℃)以及超低温蝶阀(t<一100℃)。
  3、按照阀门的连接方式我们可以将其分成对夹式蝶阀、焊接式蝶阀、法兰蝶阀以及支耳式蝶阀四种。
  4、衬氟蝶阀按工作压力分可以分成真空蝶阀(工作压力低于标堆大气压)、低压蝶阀(公称压力PN<1.6MPa)、中压蝶阀(公称压力PN为2.5--6.4MPa)、高压碟阀(公称压力PN为10.0--80.0MPa)、以及超高压蝶阀(公称压力PN>100MPa)。
  5、按照密封面材质分可以分成软密封蝶阀和属硬密封蝶阀两种。
  6、按密封形式分类可以分成强制密封蝶阀(弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生、外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生)、充压密封蝶阀(密封比压由阀座或阀板上的弹件密封元件充压产生)、自动密封蝶阀(密封比压由介质压力自动产生)三种。
D971F46-16C衬氟蝶阀
  关于衬氟蝶阀的负荷符合试验
  作为一种现代工业中十分常见的阀门种类,衬氟蝶阀被广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,并具有结构紧凑、外形美观,工艺合理、性能可靠等优点。在本文中,您将了解到衬氟蝶阀负荷符合试验过程中的一些注意事项以及试验要求。
  1、如果按2.3.3.21调定的负荷符合试验要求,则继续进行2.3.3.21)如果不符合要求适当调节阀门,并重复进行2.3.3.21,直至获得符合要求的负荷。
  2、向热计量桶内注入足量的水(大约半桶),以使试验能在实际需要的持续时间里正常运行,初始时水的温度0应比环境温度0至少低于8度,记录水温0和桶加水的质量m1
  3、衬氟蝶阀达到热平衡后,同时快速地关闭阀门3和开启阀门4,并开始计时。建议用一个三通阀,以便快速地关闭和开启。必要时搅拌桶中水,以使水温均匀。
  4、当桶内的水温高于环境温度的度数等于初始时低于环境温度的度数时,同时快速地关闭阀门4和开启阀门3。记录经过的时间、终止的水温02和桶加水的质量m2衬氟蝶阀。
  5、正式试验前应测试几次,以确定试验条件是否稳定,压力、温度、初始时衬氟蝶阀中水的量和负荷是否满足要求。试验疏水阀时的计算误差由三次连续试验来确定其结果的精确性。计算误差的基础是使用ISO标准的仪器,而且在三次连续试验中,每次试验结果与三次试验结果平均值的偏差不得大于10%或500g/h取其中较大值。如果不能达到要求,应检查整个系统或增大热计量桶的容量。
